StatiCAD V6

Yığma Yapıların Analiz ve Dizaynı

Demo İndirmek İçin Tıklayın

Yığma Yapıların,

Statik Analizi

Tasarımı

Hesap Raporu

Çizimi

Türk Deprem Yönetmeliğine Göre

Yeni Dizayn

Riskli Yapı Analizi

Performans Analizi

Güçlendirme

Hızlı modelleme için gelişmiş, kullanımı kolay grafik arayüz

Mimari çizimden (dwg/dxf) proje import edebilme

Tek aşamada tüm yapı analizi, ve tek tuşla yanyana proje çizimleri

Riskli Yapı Yönetmeliğine göre performans analizi

Deprem Yönetmeliğine Göre Performans Analizi

Yapı Güçlendirme Hesap ve Çizimleri

V6 ile Yepyeni Özellikler

Duvarlarda Lifli Polimer sargı (FRP) ile güçlendirme hesap

rapor ve çizimleri

Kiriş, temel donatı hesabı, açılım çizimleri ve raporları

Kolon, kiriş, temel elemanlarına poligon kesit atayabilme

Yapı temel etkileşimli analiz

Düşey hatıl boyuna donatı çizimleri

Ahşap, çelik, betonarme, beton tiplerinde malzemeler tanımlayabilme

SAP2000 entegrasyonlu, kolon kiriş donatı hesap ve çizimleri

Narinlik hesabının doğru yapılmasını sağlayan duvar üstü hatıl yüksekliği verilebilmesi

Duvarlara sol üst, sol alt, sağ üst, sağ alt, kotlarını ayrı ayrı verebilme

Duvara çizgisel G ve Q yükü girebilme

Elemanlara dış merkezlik verebilme

Duvarı farklı doğrultuda kesen duvarlarla olan kesişim boylarının dikkate alınabilmesi

Her bir duvar için farklı malzeme özelliği girilebilmesi

Önceden tanımlı malzeme özellikleri ile deprem yönetmeliğinde tariflenen duvar malzemeleri ile

birlikte boşluklu briket,yatay delikli tuğla, kerpiç dahil malzeme özelliklerinin kolay seçimi.

Özel tanımlı veya deneysel malzeme sonuçlarının dikkate alınabilmesi

Her bir duvar için özel tanımlı rijitlik çarpanı uygulayabilme seçeneği ile

Çatlamış duvarların, rijitliği fazla beton duvarların,

yatay yük taşıma kapasitesi olmadığını düşündüğünüz ince duvarların,

konsol üzerine oturan yatay yük taşıma kabiliyetinin sınırlı olduğu duvarlarda

mühendislik inisiyatifi uygulayabilme

TBDY 2018 ve TS EN 1996-1-1:2005 standartlarına göre

kayma gerilmesi için üst sınırlar verebilme,

Derzleri çimento harçlı olmayan duvarlarda çatlama emniyet gerilmesi gerilmesinin azaltılması

TS EN 1996-1-1:2005 standardına göre sürtünme katsayısının verilmesi veya

özel tanımlı sürtünme katsayısı kullanılabilmesi

Basınç kapasitesine dayalı kayma gerilme kapasitesinin TS EN 1996-1-1:2005 standardına göre

opsiyonel olarak sınırlandırılabilmesi

Kayma gerilmesi kapasitesine manuel olarak üst sınır değeri verilebilmesi

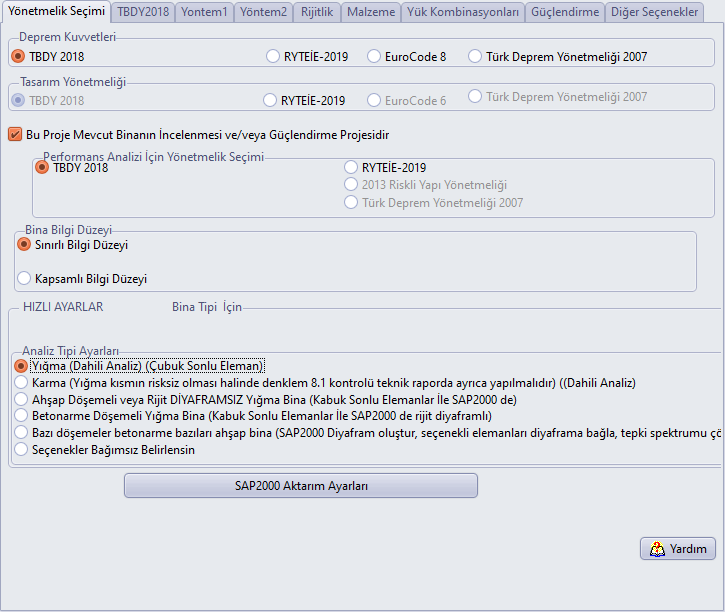

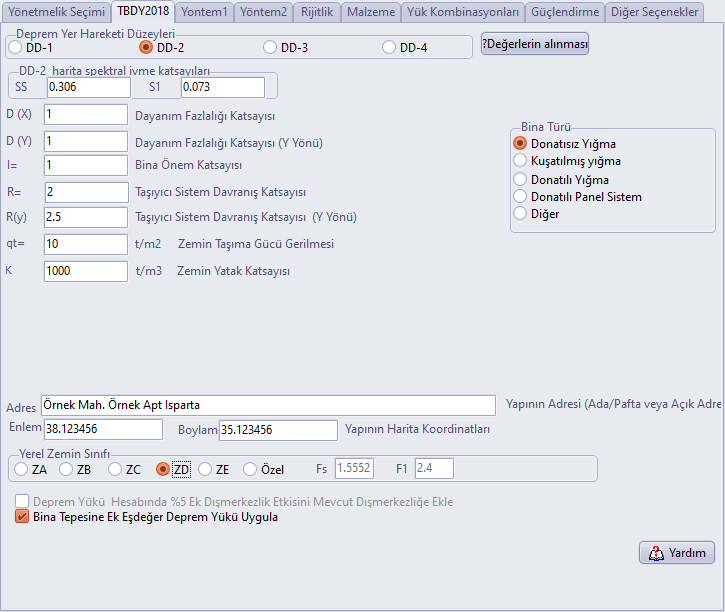

Deprem yönetmeliği ve Riskli Bina Yönetmeliğine Göre Performans Analizi

Tüm Sistemin Otomatik Deprem Analizi

Duvar etkili yüksekliğinde duvar komşuluğundaki kapı veya pencere yüksekliklerine göre rijitlik hesabı yapabilme

Özel tanımlı, deneysel, veya ön tanımlı beton ve çelik malzemeleri tanımlayabilme

Gerekmesi durumunda düşey yük ve deprem yükü için yük katsayılarını değiştirebilme

Sonlu elemanlar yöntemi veya klasik yöntemlerle bina analizi yapabilme

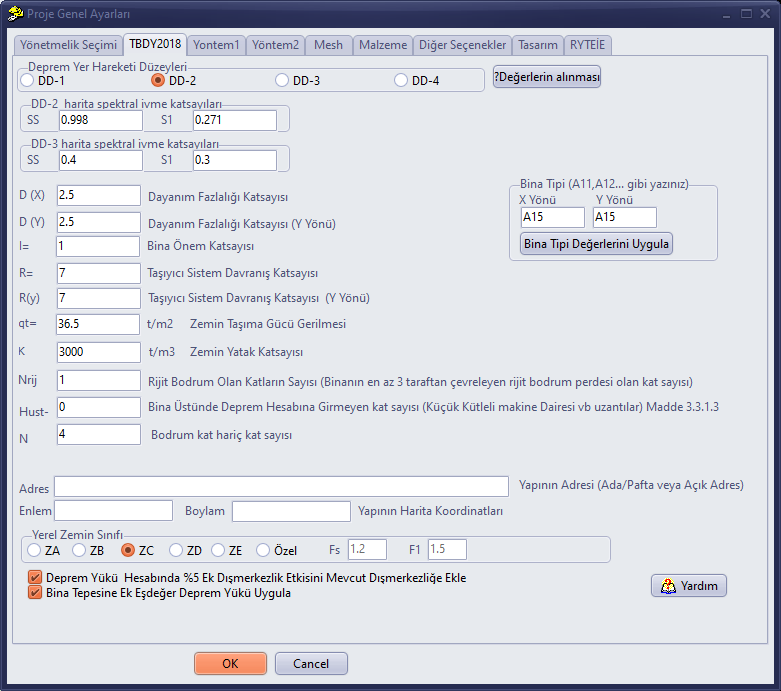

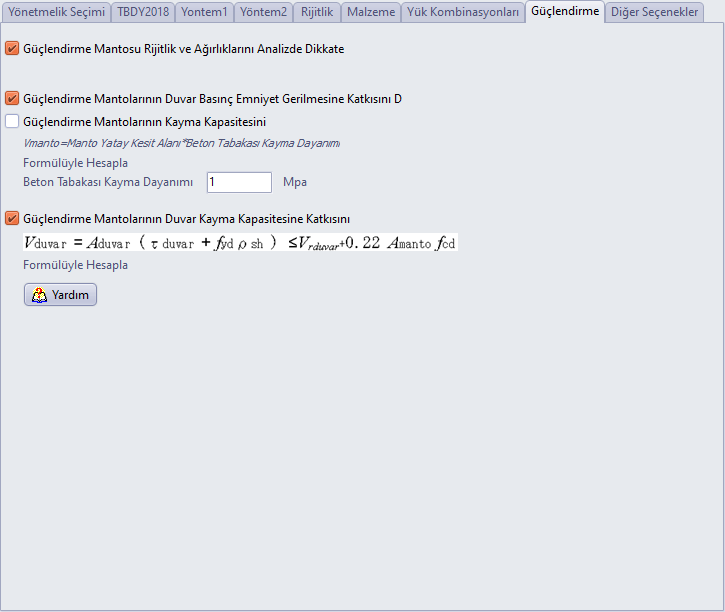

Güçlendirme mantosu (çelik hasırlı püskürtme beton) ile bina güçlendirme,

Binaya düşey hatıl eklenerek güçlendirme,

Güçlendirme mantosunda göreli rjitlik katsayısının manuel girilebilmesi

Güçlendirme mantolarının duvar basınç emniyet gerilmesine katkısının opsiyonel olarak dikkate alınabilmesi

Güçlendirme mantolarının kayma kapasitesinin beton tabakası kayma dayanımına bağlı olarak hesaplanabilmesi

Güçlendirme mantolarının duvar kayma kapasitesine katkısının, çelik hasır tipi ile tespit edilebilmesi,

Her bir güçlendirilmiş duvar için gerekli çelik hasır tipinin program tarafından otomatik seçilebilmesi

Yarım bodrumlu yapı projelerinin çözülebilmesi

Sistemdeki düşey hatılların binanın dayanımına etkisinin opsiyonel olarak dikkate alınabilmesi

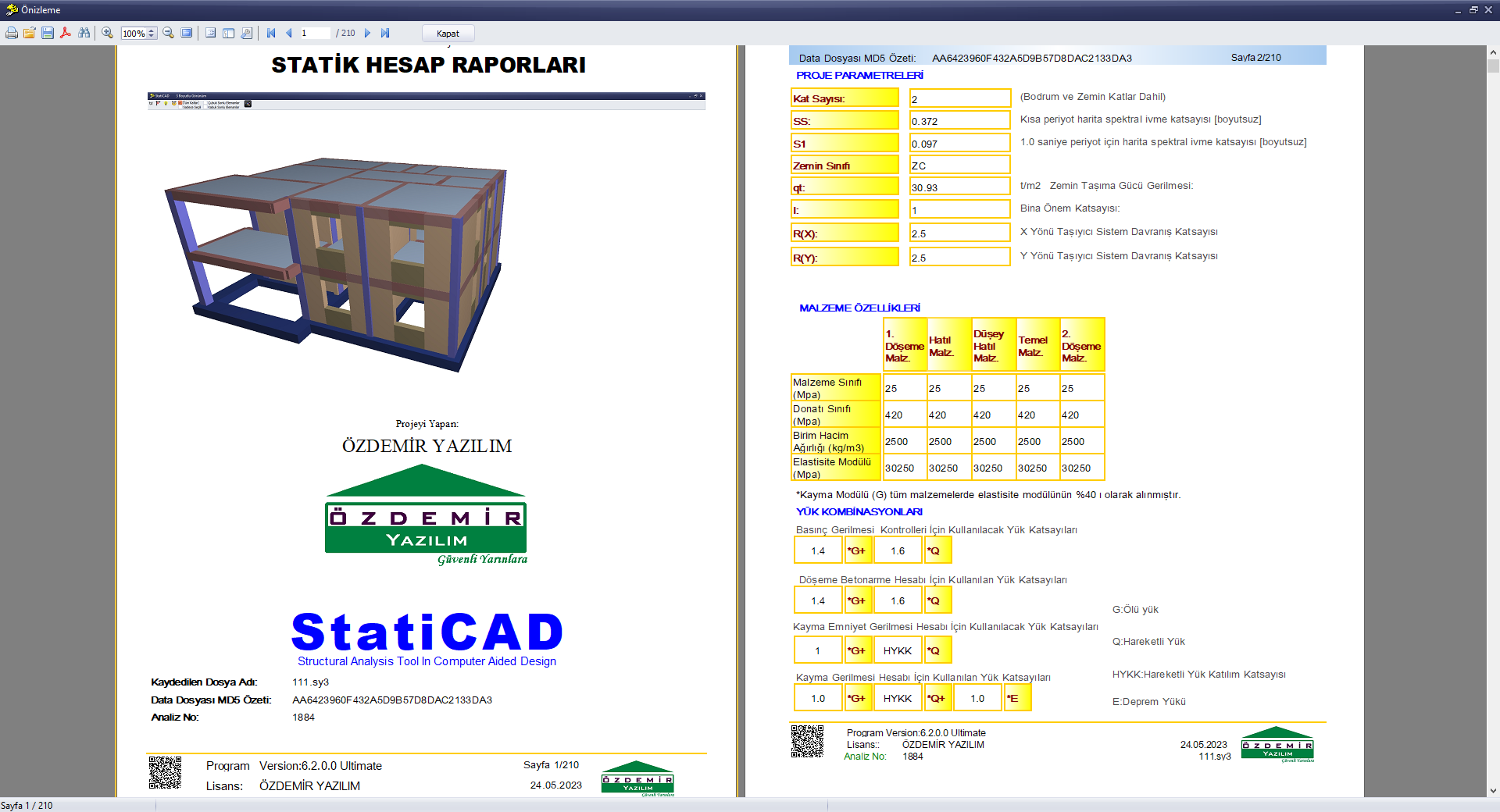

Yapının Tüm Geometrisini ve mekanik özelliklerini Eksiksiz Tanımlayan Analiz Öncesi Raporlar

Raporlarda binanın kat planları, gösterilir planlarda kayma kapasitesi ve basınç kapasitesi

yetersiz elemanlar renkli olarak işaretlenir.

Raporlarda binanın 3 boyutlu görünümü gösterilir

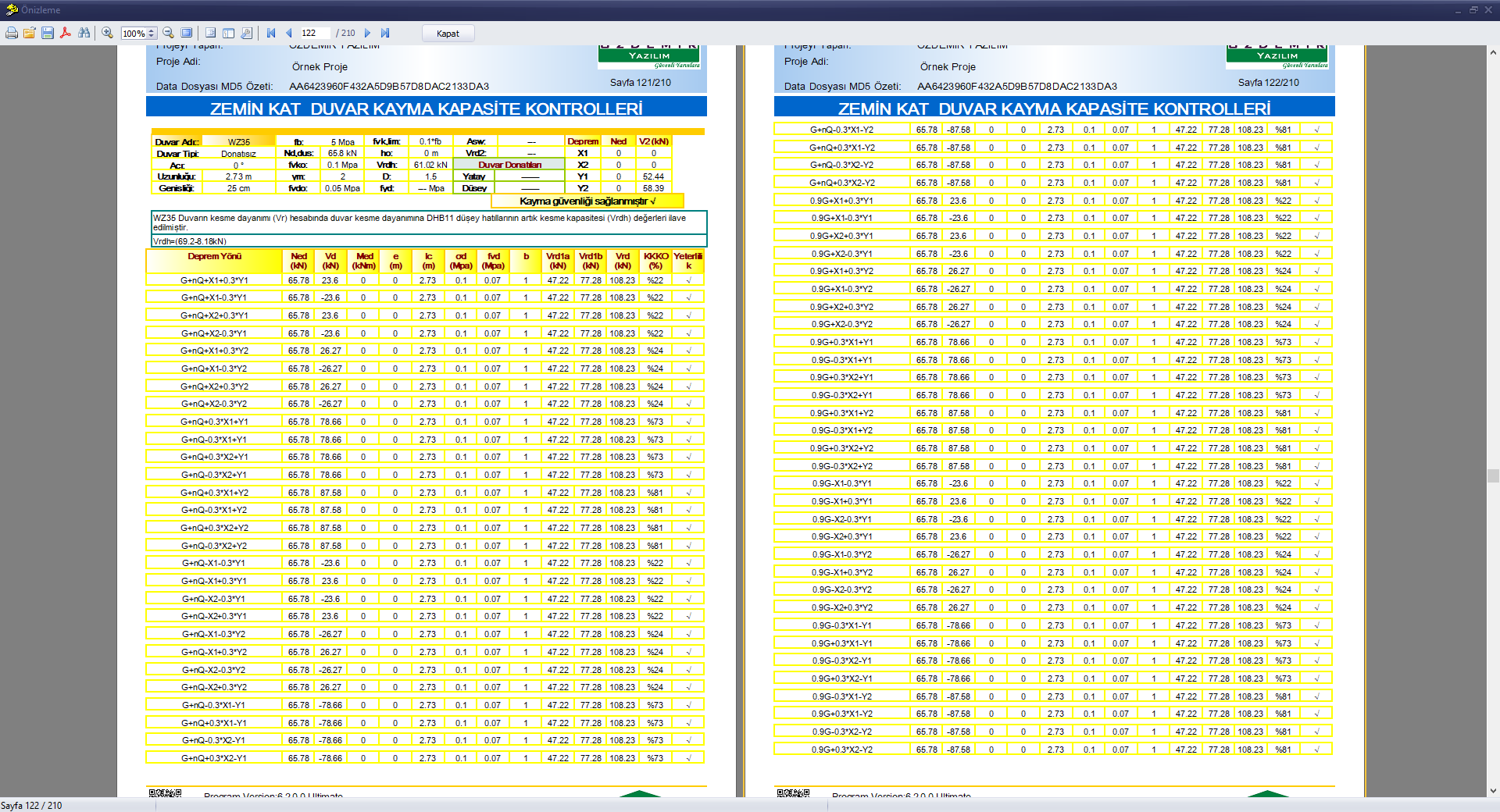

Analiz Sonrası Raporlarda Binaya Ait Tüm Statik Hesaplar

TBDY 2018 ve Riskli Bina Yönetmeliğine Tam Uyumlu

Adım Adım

Yeniden Doğrulanabilir

Açıklamalı Olarak sunulur

Güçlendirme Raporlarında duvar ve mantonun kompozit olarak dayanımı dikkate alınır

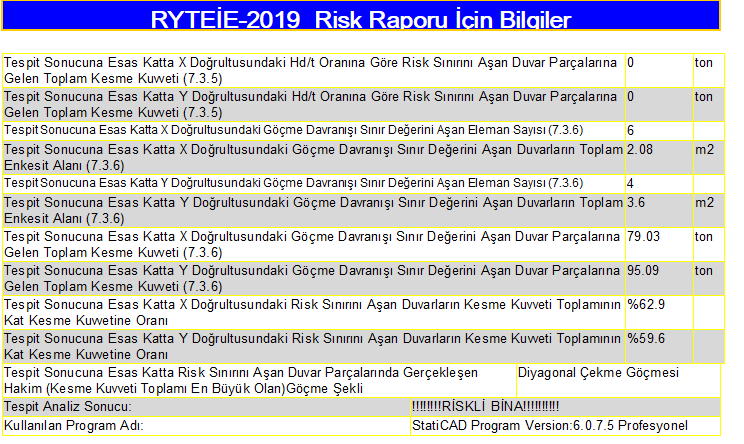

Riskli bina, Risksiz Bina , Göçme Durumu, Can Güvenliği Durumu, Hemen Kullanım Durumu açıkça belirtilir.

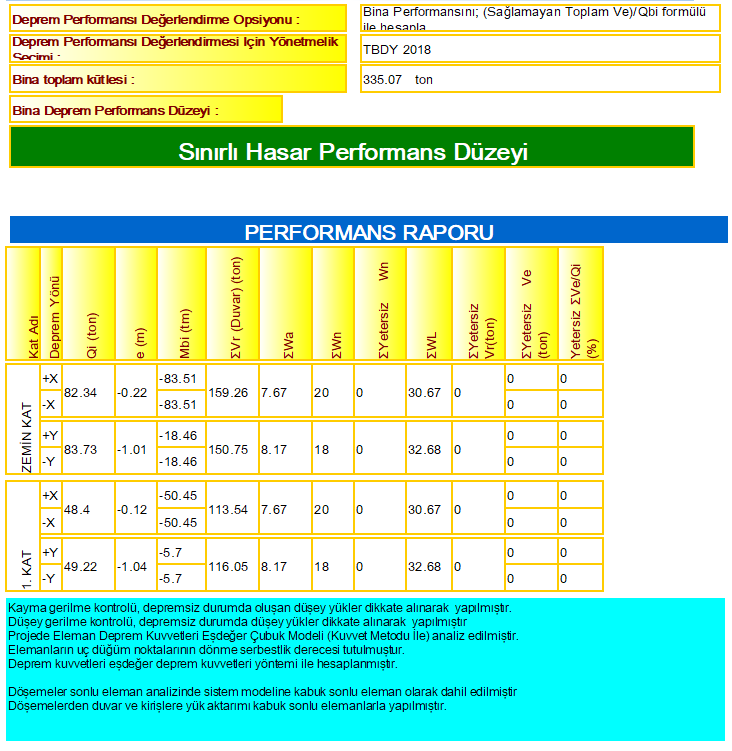

Performans raporunda

Dayanımı yetersiz duvarların kat kesme kuvvetine katkısı,

Kat Kesme Kuvveti,

X ve Y yönündeki duvar uzunlukları (boşluklar düşülmüş),

X ve Y yönündeki duvar alanları (boşluklar düşülmüş) olarak verilir.

Tüm çizimlerin taramalar, kalem kalınlıkları, renkleri, ve layerları ile dwg/dxf olarak export edilebilmesi

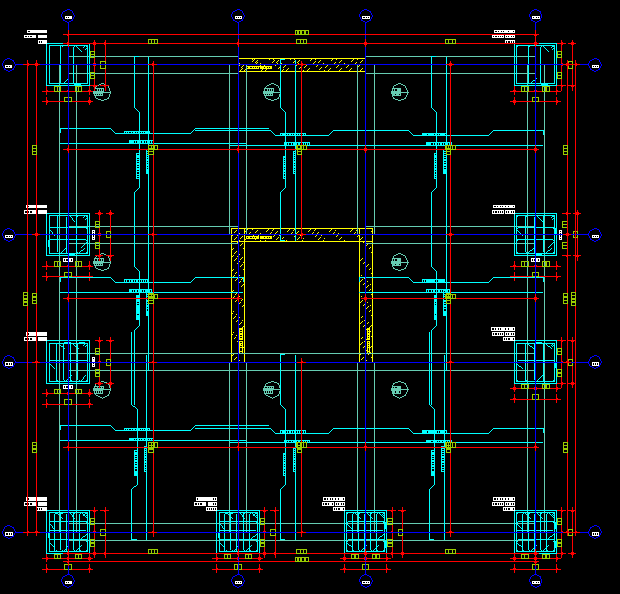

Temel Aplikasyon Planı

Temel Detayları

Duvar Planı

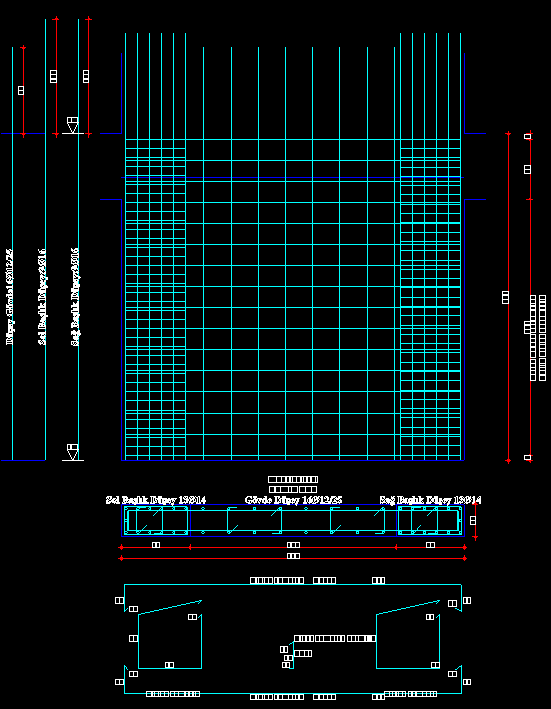

Düşey Hatıl Detay Çizimleri

Kalıp Planı

Kalıp Planı Kesiti

Döşeme Donatı Planı

Döşeme Donatı Kesim Tabloları

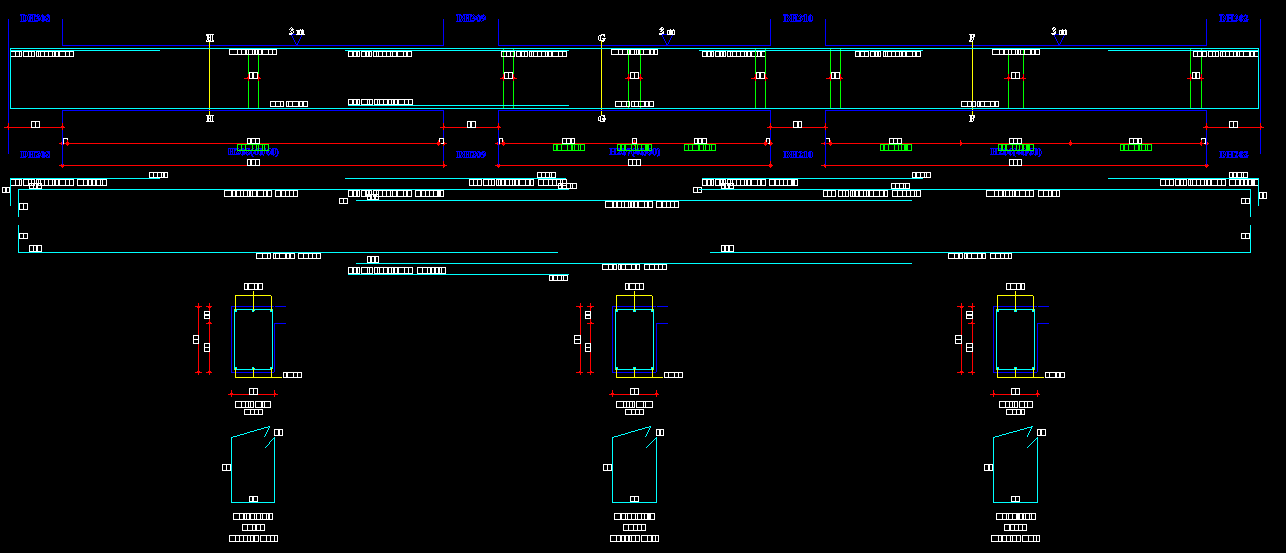

Kiriş Hatıl Detayları

Güçlendirmeli ve Güçlendirmesiz Duvarların Kesit Çizimleri

Güçlendirmeli ve Güçlendirmesiz Duvarların Kat Sürekli Görünüş Çizimleri

Güçlendirme Ankrajlarının kesit ve görünüş yerleşimleri

Çelik Hasırların Görünüş ve Kesit Çizimleri

Tüm çizimler

taramalar,

kalem kalınlıkları,

renkleri,

layerları ile,

dwg/dxf olarak export edilebilir

Yüksek Hız

Yüksek Doğrulukta Modelleyİn

Kazancınızı Katlayın

Kentsel Dönüşümde,

Güçlendirmede ve Yeni Tasarımda

Önemli Yardımcınız

Genel Özellikler

StatiCAD-Yigma yığma yapıların depreme dayanıklı olabilmesi için geliştirilmiş, yığma binanın statik analiz ve çizimlerini yapan bilgisayar programıdır.

StatiCAD-Yigma ile yeni yapılacak binalar sağlam ve güvenli projelendirilebildiği gibi mevcut binaların deprem performans analizleri ve güçlendirmesi de yapılabilmektedir.

StatiCAD-Yigma deprem yönetmeliği esasları uyarınca yapılması gereken detaylı hesapları saniyeler içerisinde çözebilir.

StatiCAD-Yigma ile yeni yapılacak binaların deprem dayanımlarını sağlayacak hesapları yapabileceğiniz gibi dilerseniz mevcut binaların deprem performanslarını 2018 deprem yönetmeliği veya Riskli Bina Tespit Yönetmeliği Esaslarına göre belirleyebilirsiniz.

Döşemeden duvarlara yükler kum tümseği analojisi adı verilen üçgen ve yamuk alanlara göre yapılmakta, deprem kuvvetleri eşdeğer deprem yükü yöntemine göre hesaplanmakta, kapasite kontrolleri ve rijitlik hesaplamaları ise deprem yönetmeliği maddeleri baz alınarak hesaplanmaktadır. Hesap raporlarında elle yapacağınız kontrollerde birebir uyuşma bekleyebilirsiniz.

El ile yapılan detaylı hesapta haftalar sürebilecek detaydaki analizler saatlere sığdırılıyor.

Yığma yapı sisteminde bina sistemi modelendikten sonra tek tıklama ile analiz yaptırılıp seçmeli hesap raporları oluşturulabilir ve tek tıklama ile proje kapağı da dahil bütün çizimlerinizi oluşturabilirsiniz.

Çizimlerinizi isterseniz StatiCAD-Yigma çizim editöründe editleyerek çıktısını alabilir,dilerseniz AutoCAD benzeri programlara import edebilir, dilerseniz dxf veya dwg formatına yardımcı program aracılığı ile çevirebilirsiniz.

StatiCAD-Yigma ile modellediğiniz yapıyı üç boyutlu görebilir ve yaptığınız modellemenin doğruluğunu kontrol edebilirsiniz. Veya müşterilerinize müstakbel evlerini gezdirebilirsiniz.

StatiCAD-Yigma yığma yapıların statik hesabının yanında projenizin deprem yönetmeliği maddelerine uygunluğu konusunda ayrı ve isteğe bağlı bir rapor daha oluşturma seçeneğine sahip

StatiCAD-Yigma 2018 deprem yönetmeliği yığma bina hükümleri çerçevesinde ve deprem yönetmeliği formülleri ile hesap yapmakta olup yurt dışından uyarlanmış veya betonarme benzeşimler kurularak hazırlanmış bir program değildir. StatiCAD-Yigmada tüm statik hesabın deprem yönetmeliği esasları çerçevesinde olması için gayret sarfedilmektedir.

StatiCAD-Yigma her gün geliştirilmekte ve her gün daha güçlü bir projelendirme aracı olması için gayret sarfedilmektedir.

Analiz Opsiyonları

Seçimli olarak RYTEİE 2019 veya TBDY 2018 ye göre analiz yaptırılabilir.

StatiCAD-Yigma ile ortogonal veya nonortogonal (köşeleri birbirine dik veya değişik açılarda olan) yığma binalar modellenebilmektedir.
StatiCAD-Yigma ile deprem yönetmeliğinde tanımlı olan veya olmayan her türlü yığma duvar malzemesi parametreleri girilerek deprem yönetmeliği esasları uyarınca statik analiz yaptırılabilir.
Yarım bodrumlu ve/veya kademeli yapı hesapları yapılabilir, istenirse elastisite teorisi esasları uyarınca düşey hatılların bina deprem davranışına katkısı dikkate alınabilir,
Tek proje dosyası ile güçlendirmeli ve güçlendirmesiz hesap raporları ve performans raporları ayrı ayrı çıktı alınabilir.
Güçlendirme mantolarının duvar basınç kapasitesine katkısı seçimli olarak dikkate alınabilir.
Duvar güçlendirme mantoları için Emanto/Eduvar elastisite modülleri oranı veri girişiyle manto rijitlikleri için katsayı verilebildiği gibi güçlendirilmiş veya güçlendirilmemiş tüm duvarlar için rijitlik katsayısı özel olarak tanımlanabilmektedir.
Mevcut bina performans raporunda bina performans seviyesi otomatik olarak öngörülen bilgi düzeyi katsayısına ve ivme spektrum çarpanına göre belirtilmektedir.
Basınç gerilmesi kontrolleri ve kayma gerilmesi kontrolleri için ayrı ayrı kullanıcı tarafından değiştirilebilen yük katsayıları uygulanabilmektedir.
Modellenen yapı sistemi analiz opsiyonlarına bağlı olarak bir defada analiz edilebilmektedir.

StatiCAD-Yigma Statik Hesap Raporu

Analiz sonuçlarına göre seçimli rapor oluşturma (kiriş hatıl yükleri, duvar yükleri, döşeme hesapları, katlara etkiyen deprem yükleri, kayma ve kütle merkezi özet tablosu, kayma merkezi koordinatları, kütle merkezi koordinatları, temel hesapları, duvar kesme kuvvetleri, duvar düşey gerilme kontrolleri, duvar kayma gerilmesi kontrolleri, düşey hatıl gerilme kontrolleri, mevcut bina deprem performansı, güçlendirilmiş durum kayma kapasitesi kontrolleri) işlemi yapılabilmektedir
Programla modelleme yapılırken kullanılan tüm parametreler analiz öncesi raporunda, deprem yönetmeliğinin veya riskli bina yönetmeliğinin öngördüğü tüm hesaplar analiz sonrası raporunda basılmaktadır.
StatiCAD çubuk sonlu eleman sonuçları SAP2000 çubuk sonlu eleman sonuçları ile çok yakın sonuçlar vermektedir. Doğrulama detay hesabı veya özeti için tıklayınız.
.

Deprem Yönetmeliğine Uygun Raporu

Deprem yönetmeliği maddelerinden yığma bina ile ilgili hükümlerle bina için değerlendirme raporu oluşturulması (Kat sayısı ve kat yüksekliği kontrolleri, duvar uzunluklarının bürüt kat alanlarına oranı kontrolü, bina köşelerinde ve köşe harici kısımlarda duvar uzunlukları tahkiki vb.)
